В последнее время в сфере проектирования, разработки и производства звукоусилительных систем все больше доминирует тема линейного массива (Line Array).
Действительно, по многим параметрам (звуковое давление, меньшая потеря энергии,
эффективность использования и, наконец, качество звука) линейные массивы превосходят обычные акустические системы. Это наглядно иллюстрирует схема ниже. Обычные акустические системы (АС) излучают сферические звуковые волны, которые имеют круговую направленность. Естественно, при этом часть звуковой энергии теряется на
полу и потолке. Линейные массивы, которые воспроизводят волны близкие к цилиндрическим, излучают звуковую энергию в более узком, плоском “коридоре”, фокусируя звуковое давление на аудитории слушателей. Это происходит потому, что вертикальная дисперсия сферических волн 40–90 градусов, а когерентных – несколько градусов.
Большим преимуществом линейных массивов по сравнению с обычными АС является то, что когерентные волны теряют лишь 3 дБ при каждом удвоении дистанции, в то время как сферические волны – 6 дБ. Другими словами, при всех равных условиях линейным массивом вы озвучите гораздо большую аудиторию.
Многие известные производители АС уже выпускают различные линейные массивы. Но теперь в эту гонку вступает и немецкая компания HK Audio. Компания уже хорошо известна на российском рынке производством недорогой, но достаточно качественной акустики (например, весьма популярная компактная система L.U.C.A.S.).
С 7 по 10 сентября в Лондоне на Плазе прошло официальное представление нового
продукта от HK Audio, которое называется COHEDRA – Coherent Dynamic Response Array
(массив согласованного динамического диапазона). Причем за этим названием с испанским налетом на самом деле стоит полностью согласованная и сбалансированная
звукоусилительная система, включающая в себя небольшие кабинеты оригинальной
конструкции, абсолютно продуманную систему подвеса, усилители и контроллеры, упаковку для транспортировки и программное обеспечение для настройки контроллеров.
Инженеры и менеджеры HK Audio уверенно заявляют, что они “совсем не поздно вступают в игру”. Наоборот, у них было время внимательно ознакомиться со всеми преимуществами линейных массивов и сделать все, чтобы избавиться от недостатков.
Период разработки занял более двух лет, в течение которых основной упор был сделан на фазовую линейность, простоту использования и, самое главное, натуральную динамику (отсюда и название COHEDRA). Таким образом, был создан новый тип линейного массива, который благодаря весу и размерам попадает в категорию компактных линейных массивов, но в то же время имеет большие преимущества. Немецкие инженеры умышленно не стали интегрировать НЧ динамик в подвесную систему. Вместо этого они создали новый сабвуфер, имеющий большую мощность и гибкость применения.
Теперь давайте познакомимся поближе с компонентами системы.

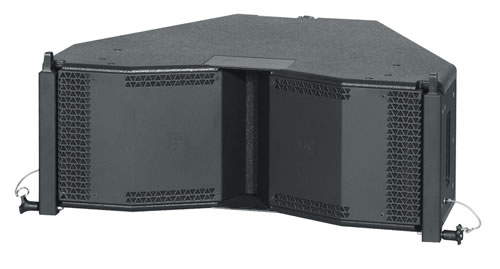

СЧ/ВЧ кабинеты существуют в двух модификациях: Cohedra CDR 208c (curved) и
Cohedra CDR 208s (straight). Все отличие в том, что CDR 208s – прямые, т. е. высота передней и задней панели одинакова, а у CDR 208c высота передней панели больше задней.
Сделано это для того, чтобы в подвешенном состоянии при изменении угла наклона одного кабинета относительно другого расстояние между передними панелями (а
следовательно, и динамиками) было минимальным. В каждом кабинете установлено
два 8” динамика и 1,5” драйвер B&C.
Мощность 500 Вт RMS (1000 Вт Program),
диапазон воспроизводимых частот 75 Гц – 19 кГц,
чувствительность 108 дБ,
максимальное звуковое давление кластера из четырех CDR 208 – 138 дБ (пиковое 146 дБ),
сопротивление 8 Ом,
частота раздела 950 Гц,
угол горизонтальной дисперсии – 80 градусов, вертикальной – 5 градусов.
Все кабинеты (в т.ч. и сабвуферы) изготовлены из 3/4” 13-слойной фанеры из балтийской березы и имеют две утопленные ручки и два разъема Speakon NL 4.
Размеры 65х25х60 см, вес 30 кг.
Передняя панель закрыта мощной металлической решеткой, которая не только защищает динамики, но и является частью компрессионной камеры. Компрессионная камера создает своеобразный фильтр, благодаря чему частоты выше и ниже полосы этого фильтра не создают искажений в воздухе, а также формирует плотную и быструю отдачу в области низкой середины.
На задней панели расположены коммутационные разъемы, а также оригинальная
система подвеса со всей необходимой оснасткой (что, на мой взгляд, весьма облегчает
работу по монтажу), причем все делается очень быстро с помощью четырех специальных штифтов, которые невозможно потерять, т.к. они закреплены на кабинетах. Каждая
следующая колонка крепится снизу к предыдущей и может быть наклонена (относительно верхней) на угол до 9 градусов, а изменение углов можно производить и в уже подвешенном кластере. Количество кабинетов на одном подвесе не ограничено (особенно
учитывая их небольшой вес и размер).

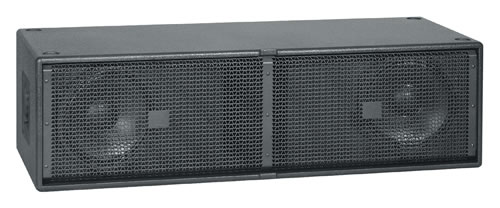

НЧ сабвуфер Cohedra CDR 210 Sub имеет
мощность 600 Вт RMS (1200 Вт Program),
рабочий диапазон от 39 Гц,
чувствительность 98 дБ,
максимальное звуковое давление стека из четырех кабинетов – 139 дБ (пиковое 142 дБ),
сопротивление 8 Ом.
Размеры 110х32х40 см, вес 32 кг.
В каждом сабвуфере установлено по два 10” динамика PHL со специальным покрытием, причем динамики прямого излучения установлены прямо на волновод фазоинвертора. И вот одно из нововведений HK Audio – производитель рекомендует расставлять басовые кабинеты на расстоянии 1,1 м друг от друга и таким образом, чтобы длина НЧ массива была как можно больше, т.к. в этом случае увеличивается дистанция ближней зоны. Например, в случае с 16 сабвуферами их лучше расставить в линию рядом друг с другом, а не четыре стека по четыре кабинета Длина массива составляет 20 м (вместо 4 м), а размер ближнего поля составит 30 м для 50 Гц (вместо 1,2 м) и 76 м для 130 Гц (вместо 3,1 м)!

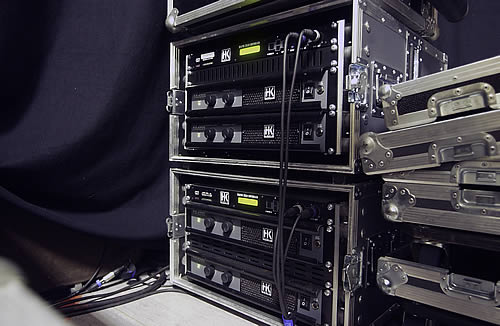

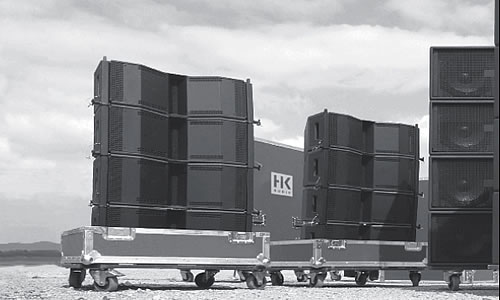

Кроме того, в комплект входят рэки с усилителями, жесткие кейсы для четырех сателлитов и тележки с крепежными ремнями для четырех сабвуферов. Причем, размеры всех компонентов системы идеально подходят для загрузки в еврофуру. Одним словом, все продумано до мельчайших мелочей.
Еще один важный компонент современной (а COHEDRA является именно такой) системы – это программное обеспечение. С его помощью определяются многие параметры подвеса и установки, просчитывается уровень звукового давления и частотный диапазон в зоне зрительской аудитории, определяются углы наклона кабинетов и кривизна
всего кластера сателлитов для оптимального звучания, просчитывается установка задержки для басового массива и еще многое другое. При этом программа может симулировать работу 32 сателлитов на сторону.
В заключение хочется вернуться к вопросу о динамическом балансе. По заявлению
разработчиков, COHEDRA наиболее однородна в своем тональном балансе, чему способствует, в частности, использование громкоговорителей с более равной массой. Кроме того, контроллеры, применяемые в системе, осуществляют комплексную фазовую
коррекцию во всем диапазоне, в т.ч. в области средних частот, что до сих пор не делали
другие производители линейных массивов. В результате, по заявлению компании HK Audio, они добились звучания, максимально приближенного к натуральному.
И, наконец, о предлагаемых комплектах. COHEDRA – гибкая система, позволяющая
конфигурировать до 24 кабинетов на сторону и более. Стандартная комплектация 2х12 (12
сателлитов и 12 сабвуферов на сторону), минимальная комплектация 2х4 (8 сателлитов и
8 сабвуферов). Конечно, это удовольствие не из дешевых, но возможности и гибкость этой
системы вкупе с поразительно малыми размерами и весом должны заинтересовать
прокатные компании, стремящиеся к достижению высокого качества.
Напоследок отмечу, что компания HK Audio предлагает законченный и опробованный в деле продукт, ведь COHEDRA использовалась весной этого года на таких мероприятиях, как Баховский музыкальный фестиваль на рыночной площади в Лейпциге и концерт “Deep Purple” в Саарбрюкене.
А познакомиться поближе с COHEDRA уже возможно с конца октября 2007 годав московской компании Bayland.
