Звуковое оборудование
    24.08.2007
    Автор: Мария Черная, Антон Александров

Акустические системы Meyer Sound


Компания Meyer Sound Laboratories была основана в 1979 году иженером-изобретатслем Джоном Мейером. За годы своего существования она добились славы производителя высококачественных акустических систем самых разных типов. Модели Meyer Sound отличает очень высокая достоверность передачи сигнала, чистый и прозрачный звук, а также высокая детализация звукового материала. Компания всегда стремилась создавать интегрировать системы, объединяющие в одном корпусе усилитель и управляющий процессор, что приводит к значительной экономии места, упрощению коммутации и настройки оборудования. Сегодня Meyer Sound Laboratories выпускает несколько серий акустических систем; Concert. Ultra. Studio, Industrial и одну серию линейных массивов под названием M.

СЕРИЯ М
В эту серию входят активные системы линейных массивов, которые могут быть использованы для озвучивания любых пространств. Линейка основана на акустических принципах классическою линейного массива и при этом включает фирменные технологии от компании Meyer Sound. Среди них технология направленного широкополосного излучения BroadBandQ. система дистанционного управления RMS, система быстрой сборки и установки QuickFly и другие. Все компоненты серии совместимы между собой и могут комбинироваться в различных сочетаниях, что обеспечивает универсальность их применения - от озвучивания небольших собрании, церковных служб, театральных представлений, ночных клубов до крупномасштабных спортивных мероприятий, грандиозных шоу, на стадионах, аренах и больших концертных залах.
Вся продукция серии M снабжена специальной системой защиты от неблагоприятных погодных условий (weather protection).

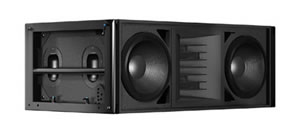

Линейный массив M3D
Активный линейный массив M3D используется для работы на самых больших площадках. Главной его особенностью является фирменная технология направленного широкополосного излучения BroadBandQ. Она объединяет новый волновод REM (Ribbon Emulation Manifold) для ВЧ-секции и технологию направленного излучения низких частот. BroadBandQ обеспечивает равномерное покрытие озвучиваемой площади во всем рабочем диапазоне частот (35 Гц – 18 кГц), большую «дальнобойность» системы, а также позволяет с высокой точностью управлять размерами зоны покрытии и горизонтальной и вертикальной плоскостях. Каждый элемент массива имеет четыре громкоговорителя диаметром 15” – два на передней панели и два на задней (инновационная разработка Meyer Sound). Драйвера задней панели, управляемые цепью фазовых задержек, излучают волновой фронт, который взаимодействует с передним, что приводит к получению мощного направленного сигнала частотах от 35 Вт с раскрытием по горизонтали 90 градусов. В результате, энергия низких частот не "просачивается" обратно на сцену и не вызывает чрезмерных колебаний кабинета, что позволяет получить большой запас по усилению.

M3D

На средних частотах встроенный кроссовер падает сигнал только на один из двух фронтальных громкоговорителей, исключая возникновение интерференции, и обеспечивает оптимальную частотную характеристику и полярность. ВЧ драйверы нагружены на фирменный ВЧ-волновод REM, о котором стоит рассказать подробнее. Как известно из теории линейных массивов, очень важно избежать интерференции между соседними кабинетами на средних и высоких частотах. Для этого используется рупорная система (рупор постоянной направленности — CD-horn), позволяющая сформировать направленный звук с точно выверенным углом раскрытия по вертикали. Но рупор должен быть весьма длинным, иначе узкой направленности не получится. Однако с увеличением длины рупора возрастает коэффициент нелинейных искажений в результате отражений звука от его стенок. В REM используется чрезвычайно "короткоствольный" рупор (всего 3”), а направленность обеспечивается особенностями его конструкции (горизонтальные "заслонки" и щелевидное отверстие).

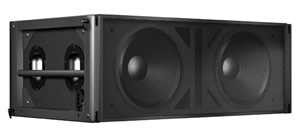

M3D-sub

В результате вертикальный угол раскрытия акустической системы не превышает 10 градусов, а коэффициент нелинейных искажений остается предельно малым. REM формирует звуковой фронт, характерный для большой ленточной "пищалки", но гораздо более мощный (отсюда название Ribbon Emulation Manifold – волновод эмулирующий ленточный драйвер). Компрессия (ширина отверстия составляет 1,5” при диаметре диафрагмы 4”) обеспечивает большое звуковое давление, а следовательно, «дальнобойность» излучателя.

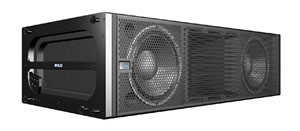

Линейные массивы MILO
Четырехполосные компоненты мощных криволинейных активных массивов MILO характеризуются чрезвычайно компактными размерами и небольшим весом. Они создавались специально для работ в турах. Притом что уровень создаваемого MILO звукового давления составляет 140 дБ SPL, этот линейный массив имеет ровные АНЧ и ФЧХ. В состав каждою элемента массива MILO входят три высокомощных ВЧ излучателя, воспроизводящих звук частотой до 18 кГц. Система MILO имеет четыре полосы: НЧ-секция воспроизводит частоты 60...300 Гц, секция нижней середины - частоты 300-560 Гц, секция верхней середины - частоты 560 Гц-4,2 кГц, а ВЧ-секция – частоты 4,2-18 кГц.
Низкие и нижние средние частоты воспроизводят два громкоговорителя диаметром 12". Эти драйверы гораздо легче, чем обычные громкоговорители, поскольку имеют неодимовую магнитную систему. Звучание в области 60-300 Гц оба излучателя воспроизводят совместно, что обеспечивает повышенную отдачу по низким частотам. Для наиболее эффективной работы в области нижней середины в MILO применен активный кроссовер, который передает сигнал частотой выше 300 Гц только на один из двух громкоговорителей. Благодаря этой технологии удалось устранить интерференцию между громкоговорителями и обеспечить более точное звучание системы. Питание к каждому громкоговорителю поступает от отдельного канала встроенного усилителя (по 1125 Вт на пиках). Оба драйвера имеют неодимовую магнитную систему.

Если в секции нижней середины работает громкоговоритель с коническим диффузором, то звучание в области верхней середины воспроизводит компрессионный драйвер. Так как в каждой полосе в области средних частот работает только один излучатель, линейные массивы MILO имеют более точные фазовые характеристики по сравнению с теми системами, в которых один и тот же сигнал в СЧ-полосе воспроизводят сразу несколько излучателей. Секция верхней середины включает один компрессионный драйвер с диафрагмой диаметром 4” и "выходом" шириной 1”. Питается он от одного канала усилителя (560 Вт). В ВЧ-области установлено три компрессионных драйвера с диафрагмами дна метром 2". Мощность канала усилителя, питающего ВЧ-секцию, составляет 1125Вт.
Все четыре компрессионных драйвера в секциях верхней середины и высоких частот нагружены на систему волноводов и рупоров фирменной конструкции REM, что значительно понижает уровень искажений.
Благодаря тому что вес элементы массива MILO имеют встроенный четырехканальный усилитель мощности класса АВ/Н, а также процессор для управления работой АС, устанавливать и настраивать линейный массив очень легко. Для ввода массива в работу нужно лишь подключить к нему сетевой кабель и источник линейного сигала.
Фирменный лимитер TruPower предотвращает перегрузку громкоговорителей и ограничивает компрессию мощности до уровня менее чем 1 дБ (у других систем этого класса уровень компрессии мощности составляет 5.-6 дБ). Блок питания автоматически подстраивается под параметры сети и имеет защиту от нештатных ситуаций. Система дистанционного мониторинга позволяет следить за работой всего массива и устранять неисправности на удаленной точки, используя любой компьютер с ОС Windows.
Массив MILO можно дополнить кабинетами M3D (для наиболее крупных музыкальных событий). а также системами MICA для покрытии ближней зоны. Для расширения диапазона воспроизводимых частот в состав массива MILO можно включать сабвуферы M3D-Sub, которые обеспечивают воспроизведение звука в диапазоне с нижней границей до 30 Гц. M3D-Sub включает два громкоговорителя диаметром 18", направленных в сторону основного излучения, и два драйвера диаметром 15", развернутых на 180 градусов. Питание на каждую пару излучателей поступает по отдельному каналу усилителя. Благодаря описанной выше схеме расположения громкоговорителей, а также фирменной схеме контроля фазовых соотношений сигнала, сабвуфер обеспечивает точное направленное излучение низких частот. Мощность встроенного усилителя класса АВ/Н равна 4500 Вт. Предусмотрены схемы корректировки частотных и фазовых соотношений сигналом, а также системы защиты излучателей.

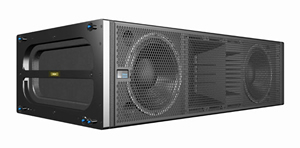

MILO 60/120
По сравнению со стандартным массивом MILO эти массивы имеют более узкую и более широкую диаграмму направленности в горизонтальной плоскости: для MILO 60 ширина угла покрытия составляет 60 градусов, а для MILO 120, соответственно 120 градусов. При этой ширина зоны покрытия в вертикальной плоскости у этих массивен такая же как и у MILO.

Акустические системы MILO 60 могут применяться как верхние компоненты массивов MILO и М3D, а также в качестве прострелов на большой сцене.

MILO 120 подойдут для озвучивания зоны расположенной непосредственно перед сценой. Максимальный уровень звуковою давления для MILO60 / 120 равен 140 / 138 дБ SPL, а диапазон воспроизводимых частот в обоих случаях составляет 60 Гц-18 кГц.

СЕРИЯ CONCERT
В серию Concert входят активные акустические системы, позволяющие создавать лилейные массивы для залов разных форм и акустических особенностей. Благодаря тому что системы активны, при изменении конфигурации массива не возникает необходимости заново настраивать внешние усислители/приборы обработки, а также перевозить все это оборудование. Так как все модели серии Concert обладают одинаковыми фазовочастотными характеристиками , правильно собранная система позволит всем слушателям, независимо от того, где они сидят, насладиться одинаково высоким качеством звука.
Модели серии Concert рассчитаны как на временные, так и постоянные инсталляции на стадионах, в залах, храмах, театрах, на выставках и в парках. Системы этой серии совместимы с системой дистанционного мониторинга RMS (Remote Monitoring System) Также дня всех акустических систем предусмотрены монтажные и транспортировочные аксессуары QuickFly.

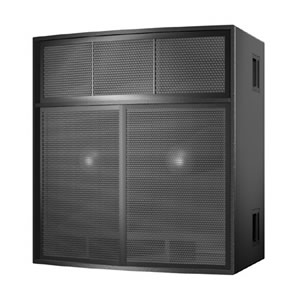

MSL-6
Данная активная акустическая система рассчитана на работу в составе линейного массива. На всех ее громкоговорителях установлены рупорные излучатели, которые обеспечивают передачу звука на дальние дистанции. MSL-6 характеризуется высокой выходной мощностью. Низкий уровень искажения гарантирует чистоту воспроизведения звука. Это наиболее мощная модель во всей серии Concert. Она подойдет для работы на наиболее крупных мероприятиях.

Как самостоятельную систему MSL-6 можно использовать для воспроизведения речи. Для создания концертной системы звукоусиления MSL-6 рекомендуется дополнить сабвуферами и/или рупорными СЧ-кабинетами DS-2P и DS-4P.
Система имеет трапециевидный корпус. Она оснащена двумя НЧ-громкоговорителями диаметром 12", тремя компрессионными ВЧ-драйверами, встроенными усилителем и процессором обработки. Угол раскрытия в горизонтальной плоскости составляет 30 градусов, а в вертикальной – 25 градусов.
Встроенный четырехканальный MOSFET-усилитель имеет суммарную пиковую мощность в 2480 Вт (620 Вт на канал). MSL-6 оснащена фирменным лимитером TruPower и системой корректировки фазы. Данная АС также совместима с системой дистанционного управления RMS.

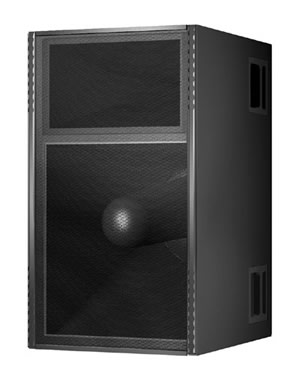

MSL-4

Эта акустическая система оснащена одним НЧ-громкоговоритслем диаметром 12" и компрессионным ВЧ-драйвером диаметром 4". Благодаря тому что каждый излучатель нагружен на рупор, система обеспечивает равномерное покрытие при передаче звука на большие расстояния. Мощность встроенного двухканального усислителя класса АВ/Н составляет 1240 Вт (по 620 Вт на канал). MSL-6 оснащена фирменным лимитером TruPower и системой корректировки фазы.

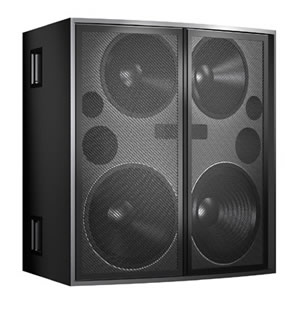

PSW-6

Этот мощный сабвуфер имеет кардиоидную диаграмму направленности во всем рабочем диапазоне частот. Благодаря такой конструкции PSW-6 характеризуется минимальными НЧ-отражениями в области за кабинетом и повышенной устойчивостью к возникновению обратной связи. Углы раскрытия вертикальной и горизонтальной плоскостях идентичны, что обеспечивает постоянный уровень звукового давления и ровную АЧХ во всей зоне покрытия.

PSW-6 - вид "с тыла"

PSW-6 имеет встроенный четырехканальный MOSFET-усилитель с максимальной мощностью 2480 Вт. Сабвуфер оборудован фирменным лимитером TruPower и системой корректировки фазы.

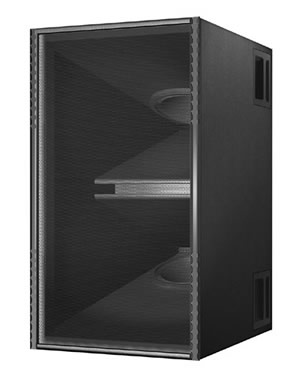

DS-4P

Данная активная акустическая система представляет собой рупорный мидбасовый кабинет, характеризующийся высокой мощностью при низком уровне искажений. Модель имеет два громкоговорителя диаметром 12". Ее мощность равна 1240Вт (2x620 Вт). Рабочий диапазон частот составляет 70-200 Гц.

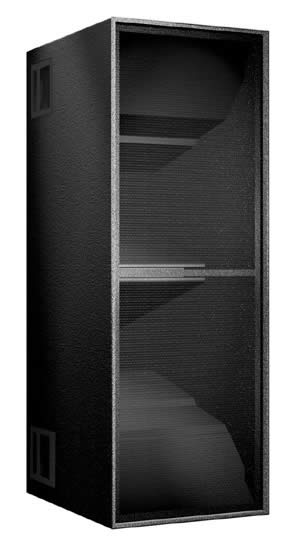

DS-2P

Данная рупорная средне-низкочастотная акустическая система характеризуется повышенной разборчивостью и значительным запасом по перегрузке в рабочем диапазоне 40-160 Гц. Кабинет имеет два громкоговорителя диаметром 15”/ система наиболее эффективна при использовании в составе линейного массива (DS-2P имеет те же габариты, что и MSL-4). Встроенный двухканальный усилитель имеет мощность 1240 Вт (по 620 Вт на канал).

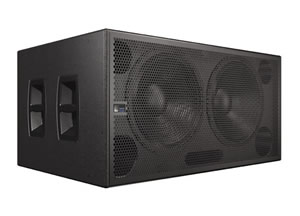

700-НР

Этот сабвуфер имеет очень высокую мощность. Его можно как устанавливать в стек, так и подвешивать (с использованием дополнительного монтажного набора). Благодаря чрезвычайно малым искажениям 700-HP обеспечивает высокую разборчивость низких частот. Сабвуфер оснащен двумя фирменными громкоговорителями диаметром 18” с неодимовыми магнитными системами. Диаметр звуковых катушек равен 4". Встроенный усилитель класса АВ/Н имеет мощность 2250 Вт (2x112 Вт). Рабочий частотный диапазон составляет 28-150 Гц.

Источник: Компания Дилер-Центр
