Звуковое оборудование
    20.02.2011
    Автор: Андрей Когтев, Компания ARIS PRO

Линейка усилителей Bittner Audio - признанное немецкое качество



Компания Bittner Audio была основана в 1989 году инженером Йозефом Вискупиком, который к тому моменту уже имел огромный опыт разработки усилителей и акустики. После первых лет становления, когда в штате компании числилось всего два человека, Bittner Audio превратилась в современную производственную фирму, где трудятся порядка 60 квалифицированных сотрудников. Заводские площади Bittner Audio расположены недалеко от столицы Словакии Братиславы и представляют собой совокупность новейших достижений в области производства и логистики. Небольшое производство с мобильными и универсальными работниками, своевременная доставка и инженерные решения, использующие преимущества SMT-монтажа плат, позволяют сочетать высочайшие производственные стандарты с адекватной ценой. Несмотря на жесткую конкуренцию на рынке усилителей мощности, компания Bittner Audio оказалась способной пробиться и завоевать высокую репутацию благодаря максимальной надежности своих усилителей в любой ситуации, отличному звуку.

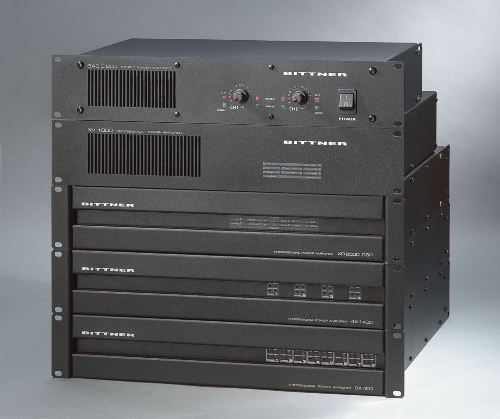

Предлагаем вашему вниманию обзор усилителей Bittner Audio. Девизом компании Bittner Audio является фраза: "Компромисс - это слово нам незнакомо". Этот слоган целиком и полностью характеризует любой усилитель мощности Bittner. Все оборудование технически продумано и изготовлено на твердую пятерку. Ценовая политика компании также бескомпромиссна - стоимость выше средней в своем классе, но для тех людей, кому важно качество, уверенность, что техника будет работать даже в самых тяжелых условиях, что оборудование защищено от некомпетентных пользователей, цена будет играть не столь важную роль. Немецкое происхождение прослеживается даже в оборудовании начального уровня - серии Basic.

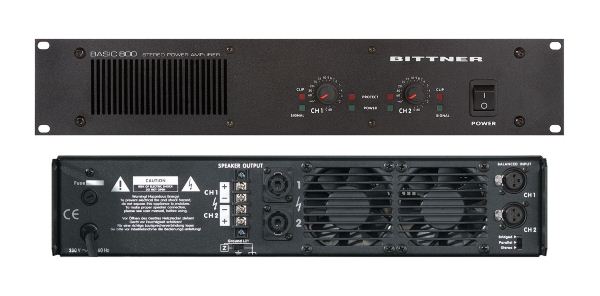

Усилители этой серии являются самой доступной линейкой у Bittner Audio, но этот факт не отражается на качестве исполнения и долговечности в работе.

Серия Basic присутствует на рынке уже много лет, и в немецком качестве данных усилителей убедились уже большое количество пользователей. В двухканальных усилителях серии Basic присутствует весь "джентельменский" набор для долгой и счастливой жизни оборудования. В аппарате есть защита от короткого замыкания, защита устройства от перегрева, а также лимитер.

Из приятных и важных мелочей хочется также отметить автоматическую регулировку системы охлаждения. Система сама подстраивает скорость вращения кулеров в зависимости от текущей температуры внутри устройства, а поскольку в задней части усилителя установлены два кулера диаметром 80 мм, в обычных условиях усилитель не будет шуметь, как печатная машина в типографии. Входной сигнал подается через XLR-гнездо и 1/4" джек. На выходе разъем Speakon либо винтовая клемма на каждый канал. На задней части усилителя присутствуют два переключателя DIP. Первый отвечает за заземление и работает в двух режимах: заземление по корпусу и заземление по кабелю. Второй переключатель отвечает за режимы работы усилителя - стерео, параллельный и мостовой режимы. На лицевой части усилителя расположены поканальная регулировка уровня и четыре индикатора состояния: питание, сигнал, защита, клип.

Серию Basic составляют четыре модели: 200, 400, 800 и 1200. Цифры означают, как легко догадаться, выходную мощность усилителя. Более подробные характеристики линейки - в таблице.

Серии   Basic XB XR
Модели   200 400 800 1200 400 800 1600 2500 1500 2000 2500 4000
Число каналов 2 2 2 2 2 2 2 2 2 2 2 2
Класс AB AB AB AB AB AB H H H H H H
Выход на канал. 20 Hz - 20 kHz 0.1% КНИ, Вт 8 Ом 80 140 230 350 150 230 450 560 430 470 560 700
4 Ом 100 200 400 600 200 400 780 920 720 800 920 1120
2 Ом --- --- --- --- --- --- 1050 1320 1000 1100 1300 1600
Выход на канал. 1 kHz, 1% КНИ, Вт 8 Ом 87 150 244 424 180 250 460 580 440 490 580 710
4 Ом 110 210 410 702 210 410 800 940 730 820 940 1130
2 Ом --- --- --- --- --- --- 1040 1310 1020 1120 1310 1620
Выход в мостовом режиме 20 Hz - 20 kHz 0.1% КНИ, Вт 16 Ом 160 278 484 700 300 460 890 1120 850 950 1120 1390
8 Ом 210 370 700 1200 400 800 1500 1850 1450 1620 1850 2250
4 Ом --- --- --- --- --- --- 2080 2600 2010 2210 2600 2950
КНИ 20 Hz - 20 kHz, % < 0.03 0.02 0.02 0.01 0.01 0.01 0.03 0.03 0.025 0.025 0.025 0.025
КНИ 1 kHz Полная мощность, % < 0.03 0.03 0.03 0.03 0.025 0.025 0.03 0.03 0.03 0.03 0.03 0.03
Сигнал/шум 20 Hz - 20 kHz, дБ > 102 103 103 103 103 105 103 103 103 103 103 103
Чувствительность, дБu -1 0 +3 + 6 +2 +3 +6 +6 +6 +6 +6 +6
Дэмпинг фактор 4 Ом 400 400 400 500 500 500 750 900 750 900 900 1200
Ток потребления, А 8 Ом 1.5 2.3 3.9 6.7 2.8 4.0 8.5 10.2 8.0 8.9 10.8 12.9
4 Ом 2.2 3.5 6.2 10.9 4.5 6.2 14.3 17.1 13.6 15.0 17.9 21.5
2 Ом --- --- --- --- --- --- 22.8 26.6 22.0 23.2 27.6 33.0
Тепловыделение (в режиме ожидания), Вт 11 14 20 31 15 21 21 21 21 21 21 21
Тепловыделение (при полной мощности), Вт 8 Ом 172 264 448 770 322 460 1055 1226 980 1107 1364 1567
4 Ом 253 402 713 1253 517 713 1729 2093 1688 1850 2277 2705
2 Ом --- --- --- --- --- --- 3144 3518 3060 3136 3748 4390
DSP нет       нет       да
SXL Dataport нет       нет       да
Удаленное включение нет       да       да
Контакты Alive нет       да       да
Высота, U 2 2 2 2 2 2 2 2 2 2 2 2
Глубина, мм 320 320 320 454 382 382 454 454 454 454 454 454
Вес, кг 10 12 13 15 12 13 13 13.5 13.5 13.5 13.5 15.5

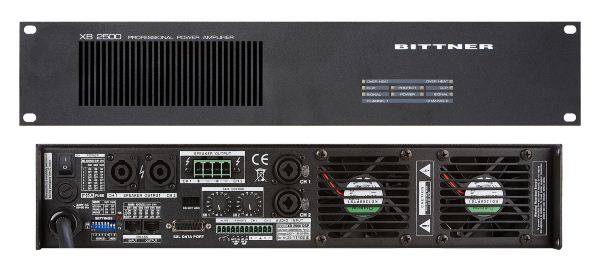

Следом за серией Basic идет серия XB. Схемы усилителя выполнены по SMT-технологии. Усилители этой серии применяются во всех инсталляциях, в которых используется низкоомная нагрузка. Входы и выходы выполнены на разъемах Phoenix. Регуляторы уровня находятся на задней панели усилителя. Понятно, что, как и в серии Basic, все функции, необходимые для защиты устройства от выхода из строя, присутствуют и здесь. Добавлены еще некоторые важные функции, такие как диагностический разъем для контроля состояния усилителя и контакты удаленного последовательного включения.

Остановимся на них подробней. Итак, диагностика состояния - для этой цели на задней панели усилителя находится колодка Phoenix c трехконтактным реле GPI. По сути это простейший способ для мониторинга состояния усилителя. В случае, когда реле открыто, с усилителем все в порядке. Если реле закрыто - значит, усилитель "плохо себя чувствует" и стоит в защитном режиме с отключением соответствующих узлов устройства. Для мониторинга состояния используется блок Bittner Audio AX16, но можно интегрировать мониторинг в вашу систему управления через GPI-контакты. Вторым важным и интересным нововведением в серии XB является порт удаленного включения усилителя (либо стойки из нескольких усилителей).

На задней панели усилителя в колодке Phoenix рядом с контактами состояния присутствуют четыре контакта для удаленного включения устройства. Два контакта используются для включения усилителя (кнопка питания в положении "выкл."), другие два контакта используются для передачи сигнала на следующий усилитель. Может возникнуть вопрос - не будет ли проблем при одновременном включении стека, к примеру, из десяти усилителей по 1200 Вт на канал? Нет, в устройстве присутствует задержка команды включения в несколько секунд, соответственно, чудовищной "просадки" в сети питания не будет. Более подробные характеристики линейки - в таблице.

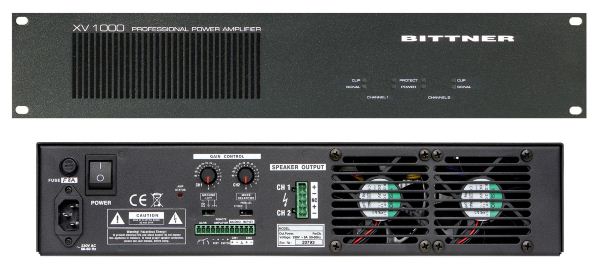

Усилители серии XV предназначены для PA-инсталляций. Функционально они полностью соответствуют собрату серии XB, за исключением присутствия в схемотехнике усилителя класса HiEnd тороидального выходного трансформатора для линий 70/100 В.

Подробные характеристики усилителей серии XV также находятся в таблице.

Серии XV 4X 4XDUAL 8X
Модели 200 400 600 1000 1600 700 1400 400 600 100 200 400
Число каналов 2 2 2 2 2 4 4 4 4 8 8 8
Класс AB AB AB AB AB H H AB AB AB AB AB
Выход на канал. 20 Hz - 20 kHz 0.1% КНИ, Вт 8 Ом --- --- --- --- --- 420 680 230 310 80 140 230
4 Ом --- --- --- --- --- 710 1020 310 410 100 200 400
2 Ом --- --- --- --- --- 980 1210 --- --- --- --- ---
100 V 100 200 300 500 800 --- --- --- --- --- --- ---
Выход на канал. 1 kHz, 1% КНИ, Вт 8 Ом --- --- --- --- --- 435 695 240 320 87 150 240
4 Ом --- --- --- --- --- 730 1030 320 420 110 210 410
2 Ом --- --- --- --- --- 1000 1250 --- --- --- --- ---
Выход в мостовом режиме 20 Hz - 20 kHz 0.1% КНИ, Вт 16 Ом --- --- --- — --- 820 1250 460 620 160 300 460
8 Ом --- --- --- --- --- 1350 2080 620 820 200 400 800
4 Ом --- --- --- --- --- 1860 2400 --- --- --- --- ---
КНИ 20 Hz - 20 kHz, % < 0.06 0.05 0.05 0.05 0.05 0.03 0.03 0.02 0.02 0.02 0.02 0.02
КНИ 1 kHz Полная мощность, % < 0.08 0.08 0.07 0.07 0.07 0.03 0.03 0.03 0.03 0.03 0.025 0.025
Сигнал/шум 20 Hz - 20 kHz, дБ > 101 103 103 105 107 103 103 103 103 101 103 103
Чувствительность, дБu -1 0 + 2 + 3 +6 +6 +6 +3.4 +4.6 -1 0 +2
Дэмпинг фактор 4 n --- --- --- --- --- 800 900 800 800 400 400 400
Ток потребления, А 8 n --- --- --- --- --- 8.0 13.5 8.4 10.8 7.7 11.0 15.2
4 n --- --- --- --- --- 13.6 22.6 11.9 15.5 12.4 17.6 24.4
2 n --- --- --- --- --- 22.0 34.0 --- --- --- --- ---
100 V 4.1 5.2 6.1 9.9 13.5 --- --- --- --- --- --- ---
Тепловыделение (в режиме ожидания), Вт 14 15 23 29 31 42 42     34 40 43
Тепловыделение (при полной мощности), Вт 8 n --- --- --- --- --- 1000 1745 720 900 885 1265 1784
4 n --- --- --- --- --- 1708 3158 1190 1560 1426 2024 2805
2 n --- --- --- --- --- 3100 5400 --- --- --- --- ---
100 V 471 598 701 1138 1552 --- --- --- --- --- --- ---
DSP нет         нет   нет   нет
SXL Dataport нет         да   да   да
Удаленное включение да         да   да   да
Контакты Alive да         да   нет   да
Высота, U 2 2 2 2 2 2 2 2 2 2 2 2
Глубина, мм 382 382 382 382 382 454 454 454 454 454 454 454
Вес, кг 15 17 19 33 38 13.5 15 19 20 18 20 22

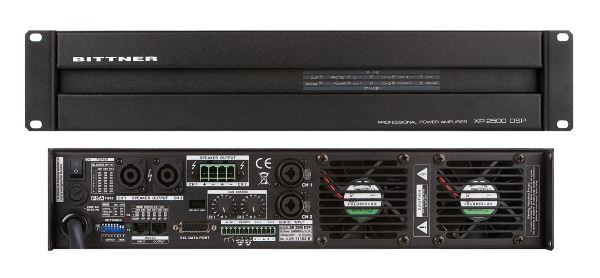

Перейдем к топовой линейке усилителей Bittner Audio под названием XR. Не стану перечислять стандартный набор систем защиты от выхода из строя данного устройства - здесь, разумеется, все по высшему классу. Какие отличия от собратьев имеются у этих усилителей? Начнем с входов и выходов, они у усилителей серии XR трех типов: Speakon, 1/4" моно джек и Phoenix. Далее, на задней панели устройств находится DIP-переключатель для выставления адреса устройства.

Данный ключ необходим только для использования усилителя (или нескольких усилителей) совместно с cистемой управления SXL, либо если используется подключение к порту данных через RS-485 (через разъем RJ45). Порт данных и разъемы RJ45 используются для управления внутренним DSP-процессором, который позволяет регулировать уровень громкости, управлять эквалайзером, производить динамическую обработку сигнала, вводить задержки, включать тонгенератор, сохранять и включать пресеты. Также через этот порт можно контролировать состояние усилителя и параметры каналов усиления в отдельности. Более подробные характеристики линейки XR - в таблице.

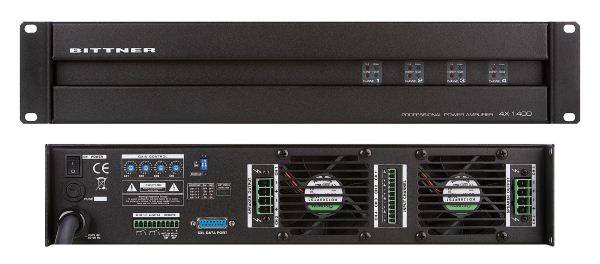

Серия 4X открывает линейку многоканальных усилителей Bittner Audio.

Функциональные возможности этих усилителей схожи с линейкой XB, отличие состоит только в дополнительных каналах усиления. Кроме того, усилители этой серии могут работать на нагрузку 2 Ом. Весной 2010 года в линейке 4Х произошло пополнение: выпущены модели повышенного качества и надежности 4X 400 Dual и 4X600 Dual. Внутри новых моделей установлены два независимых блока питания, работающих на два канала каждый в отдельности. Как и в топовой серии XR, на задней панели усилителя расположены переключатель адреса устройства и порт данных для объединения в сеть и управления с компьютера.

В завершение обзора - о восьмиканальной низкоомной серии 8X, назначение и функциональные возможности которой аналогичны серии 4X. Блок питания предусмотрен только один. Есть возможность управления с компьютера.

И самый последний в нашем обзоре аппарат, который используется совместно с усилителями серии 8X, - это блок трансформаторов 8XT. В случае, если необходимы восемь каналов усиления для линий 70/100 В - безусловно, комбинация 8X+8XT решит ваши задачи. На сегодняшний день в серии 8ХТ имеются три варианта - 100, 200 и 400 Вт на канал.

Материал предоставлен Компанией ARIS PRO

Источник: Компания ARIS PRO
