Теперь подробнее обо всех компонентах. Сначала - о передатчиках.

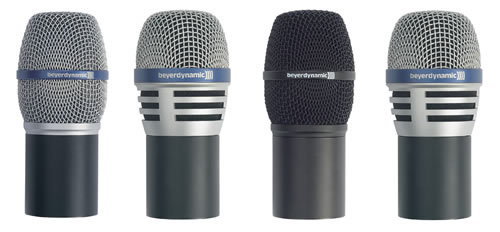

Ручные микрофоны выпускаются в двух модификациях: передатчик с предварительно установленным микрофонным капсюлем либо передатчик и микрофонный капсюль по отдельности. Второй вариант предоставляет большую свободу выбора и возможность существенной экономии. Вы можете иметь один передатчик и набор сменных капсюлей для разных областей применения, а также лучшей передачи различных по тембру и подаче голосов.
- TGX 60 - динамический гиперкардиоидный капсюль, отличающийся выразительным и теплым звучанием. SPL 146 дБ, диапазон 55…18000 Гц. Выпускается в черном и белом исполнении.
-
OPUS 69 - динамический суперкардиоидный капсюль. SPL 146 дБ, диапазон 65… 16000 Гц.
-
OPUS 81 - электретный конденсаторный кардиоидный капсюль. SPL 138 дБ, диапазон 50… 18000 Гц.
-
TGX 930 - новейший конденсаторный кардиоидный капсюль с отличным звучанием. SPL 146 дБ, диапазон 40…20000 Гц. Выпускается в черном и белом исполнении.

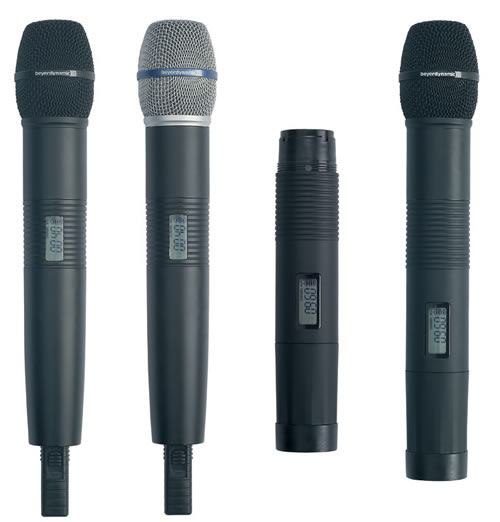

Все ручные микрофоны выполнены в сверхпрочном металлическом корпусе из магниевого сплава либо в прочном пластиковом корпусе (с зарядными контактами или без них). Различие между ними такое: поскольку металлический корпус является хорошим экраном, антенну конструктивно пришлось вынести за его пределы. На ее "хвостике" удобно расположился выключатель. В пластиковом исполнении корпус имеет традиционную цилиндрическую форму.
Таким образом, имеется следующий выбор ручных передатчиков:
- S 900 M - ручной передатчик без микрофонного капсюля в металлическом корпусе;
-
S 900 P - ручной передатчик без микрофонного капсюля в пластиковом корпусе;
-
S 900 C - ручной передатчик без микрофонного капсюля в пластиковом корпусе с зарядными контактами;
-
SDM 960 M - ручной передатчик с динамическим микрофонным капсюлем TGX 60 в металлическом корпусе;
-
SDM 960 - ручной передатчик с динамическим микрофонным капсюлем TGX 60 в пластиковом корпусе;
-
SDM 969 С - ручной передатчик с динамическим микрофонным капсюлем OPUS 69 в пластиковом корпусе, с зарядными контактами;
-
SEM 981 С - ручной передатчик с конденсаторным микрофонным капсюлем OPUS 81 в пластиковом корпусе, с зарядными контактами;
-
SCM 930 M - ручной передатчик с конденсаторным микрофонным капсюлем TG-X 930 в металлическом корпусе.
Ручной передатчик радиосистемы без микрофонного капсюля |
S 900 P (в пластиковом корпусе, без зарядных
контактов) |
S 900 C (в пластиковом корпусе, с зарядными
контактами) |
S 900 M (в металлическом, корпусе без
зарядных контактов) |
Сменный капсюль |
CM 930 B (микрофон TGX 930, цвет черный) |
---- |
---- |
SCM 930 M |
CM 930 S (микрофон TGX 930, цвет серебристый) |
---- |
---- |
---- |
DM 960 B (микрофон TGX 60, цвет черный) |
---- |
---- |
SDM 960 M |
DM 960 S (микрофон TGX 60, цвет серебристый) |
SDM 960 |
---- |
---- |
DM 969 S (микрофон OPUS 69, цвет серебристый) |
SDM 969 |
SDM 969 C |
---- |
EM 981 S (микрофон OPUS 81, цвет серебристый) |
---- |
SEM 981 C |
---- |
Помимо указанных в таблице готовых вариантов ручных передатчиков с установленным капсюлем, у пользователя есть возможность заказать любую желаемую комплектацию, исходя из всего выбора капсюлей и корпусов передатчиков.
Все варианты передатчиков имеют бесшумный выключатель, ИК-порт и монохромный LCD-дисплей, отображающий выбранную группу частот, канал и статус разряда батарей. Питание осуществляется от двух батарей типа АА или аналогичных аккумуляторов (в варианте "С" с контактами). Время работы от батарей - около 20 часов, от аккумуляторов - до 14 часов. Комплектация поставки ручного передатчика: комплект батарей (или аккумуляторов), держатель MKV11 для стойки и чехол.

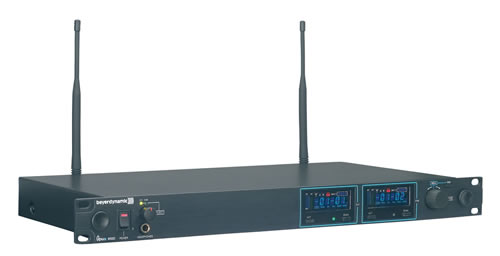

Перейдем к приемникам. Все три модели собраны в прочных металлических корпусах и имеют высоту 1U.
- NE 900 S - одноканальный приемник шириной 9,5" (полу-рэковый);
-
NE 900 D - двухканальный приемник шириной 19";
-
NE 900 D Cobra - двухканальный приемник шириной 19" со встроенным интерфейсом CobraNet;
-
NE 900 Q - четырехканальный приемник шириной 19".
Приемники предоставляют выбор из 99 предпрограммированных частот в четырех диапазонах шириной 24 МГц: 668…692 МГц, 774…798 МГц, 790…814 МГц, 841…865 МГц. Конкретный экземпляр приемника будет иметь один неизменяемый диапазон из указанных четырех. В каждом таком диапазоне есть возможность выбора любой частоты с шагом 25 КГц. Количество одновременно работающих в одном зале радиосистем может быть не более 64, т.е. не более 16 в каждом диапазоне. Возникает вопрос: почему частот предложено 99, а количество систем ограничено числом 64? Дело в том, что при большом количестве несущих частот возникают интерференционные проблемы, связанные с биениями. Проще говоря, несущие частоты начинают мешать друг другу. Поэтому Beyerdynamic гарантирует стабильную работу 12 систем в каждом диапазоне и допускает работу до 16 систем, т.е. всего до 64.
Настройка радиосистемы на свободную частоту происходит очень быстро и просто: сначала приемник после нажатия на кнопку SCAN сканирует пространство и выбирает свободную частоту. После этого нужно нажать кнопку ACT, и передатчик через инфракрасный порт настраивается на эту же частоту. Двух- и четырехканальные приемники оснащены встроенным антенным сплиттером, позволяющим распределять антенный сигнал между всеми входами устройства. Эргономичное колесо регулировки настроек обеспечивает быстрый доступ к функциям конфигурации системы. Все варианты приемников имеют цветной LCD-дисплей, который отображает всю необходимую информацию (номера группы и канала, частоту передачи, уровень сигналов, состояние батареи). На передней панели располагается регулируемый по уровню мониторный выход на наушники. Сзади находятся балансные XLR-выходы для каждого канала, TNC-разъемы для подключения антенн и порты для подключения управляющего компьютера. В комплект поставки к приемнику входит крепление в рэк и набор для выноса антенн на переднюю панель.

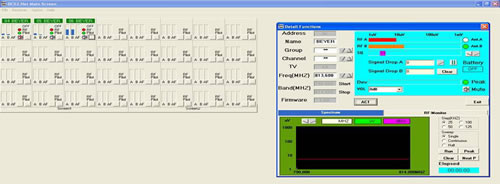

Для работы с компьютером дополнительно предлагается удобная программа, позволяющая в реальном времени контролировать до 64 каналов приема-передачи радиосигнала. Подключение к компьютеру осуществляется кабелем RJ-11, входящим в комплект поставки микрофона. Если в компьютере нет такого разъема, можно подсоединиться к USB-порту с помощью опционального адаптера OPUS 900 USB. Максимальная длина кабеля между приемниками и компьютером может быть 300 м.
Программа работает под Windows 2000/XP. В ее окне доступен мониторинг статуса всех радиосистем, их несущих частот, уровней сигнала и заряда батарей. Еще можно сохранять и вызывать сцены, мьютировать микрофоны и задействовать функцию анализатора спектра, отображающего обстановку в эфире и позволяющего использовать оптимальные частоты для каждого приемника.

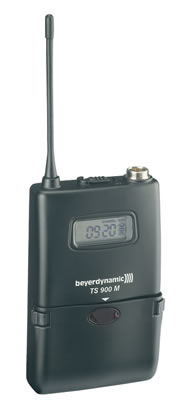

Теперь ознакомимся с передатчиками поясного типа, существующими в двух разновидностях. TS 900 M выполнен в металлическом корпусе, а TS 900 C - в пластиковом. Обе модели имеют инфракрасный интерфейс для настройки частоты, LCD-дисплей с отображением частоты и состояния батареи, регулятор чувствительности, бесшумный выключатель, 4-пиновый входной разъем мини-XLR. Отличие состоит в том, что у пластикового на днище есть пара контактов для установки в зарядное устройство.
Для комплектации карманных передатчиков предлагается широкий выбор микрофонов: головные OPUS 54 (кардиоида) и OPUS 55 (круговой); петличные MCE 10 (кардиоида) и MCE 55, MCE 60 (круговые). Также ко входу TS 900 можно подключить музыкальный инструмент.
Время работы поясных передатчиков такое же, как у ручных: до 20 часов при использовании алкалайновых батарей (входят в комплект поставки), и до 14 часов с перезаряжаемым аккумуляторным блоком (приобретается отдельно).

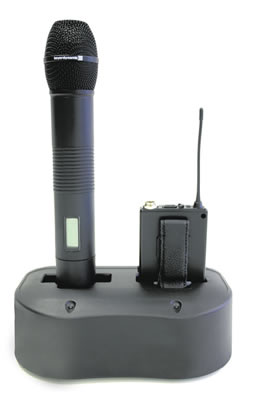

Здесь следует упомянуть о зарядном устройстве SLG 900, которое позволяет перезаряжать аккумуляторы, применяемые в ручных и карманных передатчиках. Для этого аккумуляторы не нужно вынимать из передатчика, так как зарядное устройство оснащено двумя удобными универсальными гнездами для установки обоих типов передатчиков.

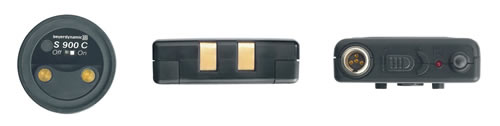

Важное замечание: данное зарядное устройство подходит только для передатчиков в пластмассовом корпусе, оснащенных специальными контактами (TS 900 C и S 900 C с различными капсюлями). Передатчики в металлических корпусах использоваться вместе с SLG 900 не могут. Можно одновременно заряжать два передатчика, максимальное время зарядки - 2 часа.
Микропроцессор контролирует величину зарядного напряжения в течение всего времени заряда, чтобы не допустить перезаряда и исключить эффект памяти. Статус процесса отображается светодиодом.
Еще важно помнить, что при зарядке категорически запрещено использовать обычные не перезаряжаемые батареи!

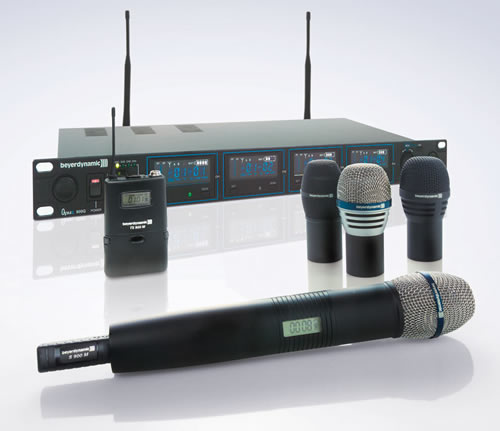

В общем, система OPUS 900 способна удовлетворить самого взыскательного пользователя как в техническом плане, так и в музыкальном. Вся электронная начинка приборов OPUS 900 производится известной тайваньской фирмой и выполнена на самой современной технической базе с использованием новейших разработок, а завод по производству всех микрофонных капсюлей расположен в Германии. Остается только отметить, что в сравнении со стоимостью аналогичных конкурирующих систем цены Beyerdynamic выглядят гораздо привлекательнее.
Материал предоставлен Компанией АРИС-ПРО
Источник: Компания АРИС-ПРО
