Звуковое оборудование/ Эффекты и процессоры, предварительные усилители, измерительные приборы/ Процессоры - системы управления громкоговорителями/ XTA Electronics


Увеличить Увеличить

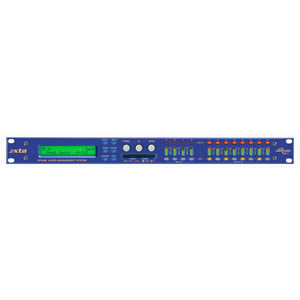

XTA Electronics DP448<br>Системный контроллер
 Страница бренда: XTA Electronics

  Модель:

XTA Electronics DP448
Системный контроллер

  Серия: Series 4

  Где купить:

Продавец ↓ Город ID
  ПРО АУДИО и СВЕТОВЫЕ СИСТЕМЫ Москва
  СТРОЙЦИРК, ООО Москва

 Описание

4 Series - мощные цифровые процессоры обработки аудиосигналов, идеально подходящие для работы, где необходимо совмещать функции нескольких приборов в одном компактном рэковом устройстве высотой 1U с широкими возможностями дистанционного управления.
Приборы серии имеют до четырех входов и восьми выходов, для которых имеется выбор стандартных настроек кроссовера - 4 x 2 полосы, 2 x 3 полосы + 2 Aux, 2 x 4 полосы и 1 x 8 полос. Также возможен режим свободной маршрутизации, позволяющий осуществить исключительно гибкое конфигурирование любой комбинации входов к любому выходу.

Каждый вход имеет: управление уровнем сигнала, изменяемую задержку, 28-полосный графический эквалайзер и еще восемь полос полностью параметрической эквализации. Для параметрического эквалайзера имеется широкий выбор различных типов фильтров, таких как фильтры типа "полка", режекторные, всепропускающие, фазовые и эллиптические.

Каждый выход имеет: управление уровнем сигнала, изменяемую задержку, ВЧ- и НЧ-фильтры, 9-полосный полностью параметрический эквалайзер, переключатель полярности сигнала, а также полнофункциональный лимитер и финальный клип-лимитер. Фильтры кроссовера имеют крутизну до 48 дБ/октава и различные контуры.

Дистанционное управление обеспечивается наличием портов RS232 и RS485. Для хранения и вызова пользовательских настроек имеется множество ячеек памяти. К прибору может подключаться Интерфейс общего назначения, который дает возможность дистанционно переключать пресеты с помощью простого контроллера.

На всех уровнях управления прибором есть функция блокировки.

Приборы 4 Series имеют цифровые входы и выходы AES/EBU и конвертор частоты дискретизации, который способен принимать любой сигнал с частотам 32 - 192 кГц.

Прибор может управляться извне с помощью разработанного специально для XTA программного обеспечения Audiocore Windows™, а также других существующих и будущих продуктов Audiocore.

Функции:

  • Превосходное качество звучания - тщательно оптимизированная обработка сигнала двойной точности с 24-битным разрешением обеспечивает динамический диапазон более 117 дБ. Высокая частота дискретизации 96 кГц означает минимальное фильтрование, дающее исключительную чистоту звука в частотном диапазоне более 32 кГц.
  • Гибкая настройка конфигураций вход/выход делает возможными любые режимы работы, независимо от масштабов проекта.
  • Свободная настройка маршрутизации сигналов с входов на выходы и группировка каналов для редактирования.
  • Новая разработка - DSP-платформа на основе SHARC™ - обеспечивает феноменальную вычислительную мощность, позволяя прибору использовать не только многополосную стандартную параметрическую эквализацию на каждом входе и выходе, но и полнодиапазонный графический эквалайзер на каждом из четырех входов. Высокая вычислительная мощность дает возможность иметь программный и неперегружаемый клип-лимитер на каждом выходе.
  • На каждом выходе индивидуально настраивается задержка до 650 мс с исключительно малым минимумом - 300 нс, что соответствует изменению расстояния на 0,1 мм!
  • Приборы имеют до 255 ячеек памяти, удаленное управление по RS232 или RS485 с блокировкой.

Руководство пользователя (англ.)

AudioCore - Программа управления системными контроллерами
AudioCore для Windows 98 - XP быстрый, легкий и логичный доступ ко всем необходимым функциям.

 Характеристики:

   Тип: Системный контроллер
   Входы: 4, электронно-балансные*
Сопротивление: > 10 кОм
CMRR (50 Гц - 10 кГц): > 65 дБ
   Выходы: 8, электронно-балансные*
Исходное сопротивление: < 60 Ом
Мин. нагрузка: 600 Ом
Макс. уровень: +20 дБм на 600 Ом
   Частотный диапазон: (±1/2 дБ): 20 Гц - 20 кГц; (-3 дБ): 32 кГц
   Динамический диапазон: (20 Гц - 20 кГц, невзвеш.): > 116 дБ
   Питание: 60 - 250 В ±15%, 50/60 Гц
   Доп. данные:
  • Искажения (1 кГц, +18 дБм): < 0,02%
  • Максимальная задержка: 650 мс
  • Шаг: 0,3 мкс
  • Входной диапазон: +6 - -40 дБ с шагом 0,1 дБ
  • Выходной диапазон: +15 - -40 дБ с шагом 0,1 дБ + mute
  • Параметрическая эквализация
    • 8 полос на входах, 9 полос на выходах
    • Диапазон фильтров: + 15 - -30 дБ с шагом 0,1 дБ
    • Частотный диапазон: 19,7 Гц - 32 кГц с шагом 1/36 октавы (368 позиций)
    • Q/ширина полос: 0,4 - 128 / 2,5 - 0,008 (секции переключаются на фильтр типа "полка")
    • Низкие частоты: 19,2 Гц - 1 кГц
    • Высокие частоты: 1 - 32 кГц
    • Диапазон "полки": ±15 дБ с шагом 0,1 дБ
  • ВЧ- и НЧ-фильтры
    • Фильтры: по одному каждого типа на каждом выходе
    • Частотный диапазон ВЧ-фильтра: 10 Гц - 16 кГц с шагом 1/36 октавы
    • Частотный диапазон НЧ-фильтра: 35 Гц - 22 кГц с шагом 1/36 октавы
    • Типы крутизны фильтров:
      1 порядка 6 дБ/октава
      Бессель/Баттерворт/Линквиц-Райли 12-24-48 дБ/октава
  • Лимитеры
    Программный лимитер:
    • Порог срабатывания: +22 дБu - -10 дБu
    • Время атаки: 0,3 - 90 мс
    • Время восстановления: 2/4/8/16/32 x время атаки

    Лимитер D-Max:

    • Время атаки: -60 мкс
    • Время восстановления: Медленно/Умеренно/Быстро
  • Дисплей: ЖК-экран, 2 строки по 24 символа
  • Индикатор входного уровня: 2 по 6 точек, -24 дБ до цифровой перегрузки
  • Индикатор выходного уровня: 8 по 6 точек, -24 - +4 дБ в ограничении
  • Разъемы
    • Входы: трехконтактные XLR типа "мама"
    • Выходы: трехконтактные XLR типа "папа"
    • External: девятиконтактный разъем DEE (RS232)
    • RS485: трехконтактный XLR "папа" (выход) трехконтактный XLR "папа" (вход)
    • Сетевой: трехконтактный IEC
  • Потребляемая мощность: < 30 Вт
  • Вес: 3,3 кг нетто (4,7 кг в упаковке)
  • Размеры: 1,75"(1U) x 19" x 11,8" (44 x 482 x 300 мм) без соединительных кабелей

*Имеются опциональные трансформаторы

По причине постоянной доработки и улучшения прибора, приведенные технические характеристики могут быть изменены.

Собственное время задержки прибора (Latency): 1,5 мс (аналоговый вход - аналоговый выход, 96 кГц)
