Звуковое оборудование
    21.06.2006
    Автор: М.Токарь

ADAMSON под куполом цирка

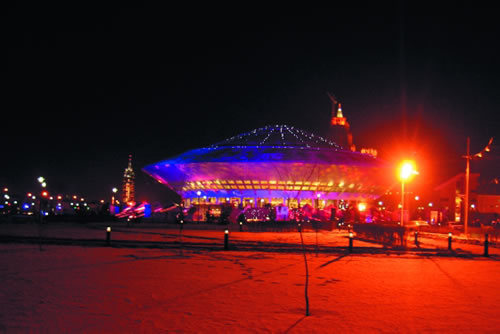

В канун Нового Года особенно приятно дарить и получать подарки. Вот и правительство Казахстана в конце декабря 2005г. сделало своему народу приятное: был открыт новый современный цирк в Астане, оснащённый по последнему слову техники. В качестве разработчика светового проекта, поставщика оборудования и инсталлятора заказчик привлёк итальянскую фирму, а вот звуковую часть предпочёл отдать компании I.S.P.A.-Engineering. Список поставленных перед нашей компанией задач был таким: озвучивание главной и репетиционной арен, организация служебной связи и оснащение звукозаписывающей студии.

К студии особых требований не было, так как она предназначалась для вспомогательных целей. Главное, чтобы на ней было удобно работать и получать записи хорошего профессионального уровня. Простая задача – простое решение: компьютер, карта Powercore Element (TC WORKS), панель управления FW-1884 (TASCAM), софт MasterX5 и Assimilator от TC WORKS, NUENDO 2.0 и HALion 3.0 от STEINBERG, а также пакет DIAMOND NATIVE BUNDLE от WAVES. Всё необходимое и достаточное как для многоканальной записи, так и для мастеринга.

В такой же степени традиционно и без особых затей была построена система служебной связи. Основу системы составила продукция компании CLEARCOM, громкая связь обеспечена с помощью микрофонно-линейного процессора dbx 220i-EU и новейшего 4-х канального усилителя LAB. GRUPPEN C28:4, нагруженного на 48 настенных громкоговорителей PANASONIC WS-939N. Из всех перечисленных в этом пункте устройств особого внимания заслуживает усилитель С28:4, входящий в ультрасовременную линейку «С». Серийное производство этой линейки, состоящей из четырёх моделей, Lab.Gruppen начал в середине ноября прошлого года. Все усилители 4-х канальные с мощностями от 4х400Вт/4 Ом (С16:4) до 4х1700Вт/4 Ом (С68:4), все выполнены по технологии «TD», все высотой 2U, у всех импульсные блоки питания и, что наиболее интересно, все усилители без трансформаторов могут работать на 70/100 В линии. Линейка строго нацелена на фиксированные инсталляции. Специально для неё был разработан блок NLB 60E, с помощью которого через компьютер можно одновременно управлять 60-ю усилителями (240 каналов).

Гораздо серьёзней, чем организация студии и служебной связи, была задача по озвучиванию главной арены.
Прекрасно понимая, что об акустических свойствах помещения архитекторы и строители цирка задумывались в последнюю очередь (если вообще задумывались), мы были заранее готовы к трудностям, которые могли возникнуть.
Было ясно, что акустические системы должны как можно меньше «пылить» в разные стороны в целях борьбы с паразитическими отражениями и направлять звук строго в заданные зоны, они должны быть к тому же максимально компактными и располагаться так, чтобы не стать помехой ни зрителям, ни артистам.
В качестве основных акустических систем для решения этой сложной задачи было решено использовать акустические системы известнейшего канадского производителя линейных массивов ADAMSON.
Проработав множество вариантов, проведя уйму расчётов (программа Y-Аxis Shooter от ADAMSON), инженеры компании I.S.P.A. пришли к такому решению: зрительские места озвучиваем с помощью 4-х групп громкоговорителей, подвешенных под куполом с шагом 90 градусов рядом с центральной круговой галереей. В каждой группе должно быть по 4 элемента компактного линейного массива SPEKTRIX WAVE и одному сабвуферу SPEKTRIX SUB. Сама арена и пространство над ней было решено покрыть 4-мя компактными АС ADAMSON 10MX, попарно установленными на козырьке форганга и сцене, расположенной напротив. Как выяснилось в последствии, эта концепция оказалась верной на 100%.

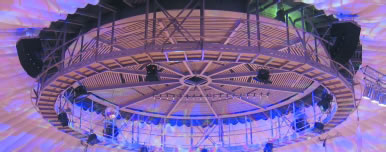

Подвешенные на высоте 18 метров группы SPECTRIX можно разглядеть, если только постараться. Они совершенно не мешают воздушным акробатам и другим «высотникам», и в то же время весьма равномерно заливают разборчивым и чистым звуком все зрительские места. В общем, всё получилось в полном соответствии с требованиями по озвучиванию не только цирковых программ, но и эстрадных шоу. Тем более что на главной арене есть трансформируемая сцена для приглашённых артистов и проведение концертов подразумевалось изначально, а благодаря высокому качеству стационарной звуковой системы появилась возможность отказаться от специализированного концертного аппарата. Единственным дополнением стали 8 сценических мониторов ADAMSON 10MX.

Перейдём к операторской. Прежде всего, там установлена отлично зарекомендовавшая себя VCA микшерная консоль ALLEN&HEATH ML4000-48Sys (48 моно, 2 стерео, 8 групп, 12 AUX, параметрический EQ, 8 mute групп, 8 VCA групп). Обработка сигнала осуществляется компрессорами DBX 1066 и 1046 (в общей сложности 16 каналов компрессии), а также процессорами T.C.ELECTRONIC M-ONE и D-TWO. Источники сигнала – пара комбинированных MD/CD дек TASCAM MD-CD1 с симметричными входами-выходами и двух-кассетный магнитофон TASCAM 202 MKIII. Как и полагается, установлена довольно развитая 12-ти канальная радио-микрофонная система на базе SENNHEISER EVOLUTION серий 500 и 550 с ручными, петличными и головными микрофонами (каждого по 4 штуки).
Все шнуровые микрофоны для артистов и штатного оркестра подобраны из линейки SENNHEISER. Это и классические MD 421-II, и самые новые EVOLUTION 900-й серии.
Все функции, связанные с управлением основными акустическими системами ADAMSON SPEKTRIX WAVE и SPEKTRIX SUB, возложены на спикер-менеджера DBX 482T-EU с трансформаторными выходами. Сигнал с выходов 482T-EU поступает на усилители LAB.GRUPPEN (по 4 штуки FP3400 и IP2100), которые и раскачивают 16 шт. SPEKTRIX WAVE и 4 шт. SPEKTRIX SUB, скомпонованных, как говорилось выше, в 4 группы.

SPEKTRIX WAVE

SPEKTRIX SUB

Мониторные системы оркестра и сцены автономны. В тракт оркестрового мониторинга включены 4 громкоговорителя ADAMSON 10MX, подавитель обратной связи DBX AFS 224-EU, 1/3 октавный эквалайзер DBX 2231-EU и усилитель LAB.GRUPPEN IP2100. Сценическая система отличается от оркестровой только вдвое большим количеством громкоговорителей и, соответственно, усилителей.

10MX

Как уже упоминалось в начале статьи, наша компания кроме уже описанных систем должна была озвучить и репетиционную арену. Что и было сделано. Звуковая система репетиционной арены предельно проста, но очень качественна. Состоит она из симпатичного микшерка ALLEN&HEATH PA12, усилителя LAB.GRUPPEN IP2100, комбо-деки TASCAM CD-A700 (CD + кассетный магнитофон) и 4-х акустических систем ADAMSON LX 12. Вот примерно так и выглядит новая инсталляция компании I.S.P.A.-Engineering. На наш взгляд, который полностью совпадает с мнением заказчика, всё получилось правильно. Специалисты компании смогли решить очень сложную задачу по озвучиванию главной арены цирка оригинально и экономически целесообразно. А громкоговорители ADAMSON SPEKTRIX доказали, что не даром в мире их считают едва ли не самыми совершенными из ныне существующих компактных линейных массивов.

Источник: Материал предоставлен компанией I.S.P.A.
