Звуковое оборудование
    22.12.2010
    Автор: Денис Коломиец, Компания ARIS

RCF TTL55-A - линейный массив высокой мощности для больших залов



Компания RCF 4 года назад выпустила линейный массив средних размеров под названием TTL33-A, который очень успешно себя зарекомендовал. Но время не стоит на месте, а диктует новые требования и ставит новые задачи. На современном музыкальном рынке сейчас актуальны системы с более высокими уровнями звукового давления, рассчитанные на работу в больших залах. Разработчики компании RCF, понимая это, не остановились на достигнутом и приняли решение создать новый линейный массив с высокой мощностью, с помощью которого можно озвучить большие пространства. Результатом их работы стали две новых модели в "топовой" серии TT+: подвесной элемент массива TTL55-A и сабвуфер TTS56-A.

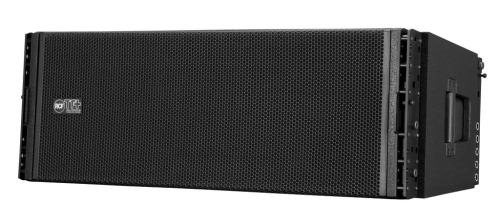

TTL55-A - активный трехполосный модуль с невероятно высоким выходным уровнем давления (макс. 143 дБ). Он предназначен для работы в залах и на площадках большого размера, как закрытых, так и открытых. "Движущей силой" системы служат шесть динамических излучателей. В НЧ-секции работают два 12-дюймовых динамика с 4'' катушкой, которые имеют раму с облегченной конструкцией. Динамики установлены рупором и расположены в конфигурации "бандпасс". Такое оформление дает очень плотное воспроизведение басов, особенно в области 100 Гц. В СЧ-секции работает один современный неодимовый 10-дюймовый динамик с катушкой 3,5'', обладающей высокой степенью подавления искажений. Излучатель нагружен на специальный 4-х щелевой рупор постоянной направленности, гарантирующий точное совпадение параметров при сложении нескольких элементов в массиве. Три компрессионных 1,5'' драйвера с катушкой 2,5'' отвечают за воспроизведение высоких частот. Динамики нагружены на очень компактный щелевой рупор. Титановые диафрагмы высокоточной сборки обеспечивают чистое и мощное звучание.

Усилитель, установленный в TTL55-A, представляет современное комплексное решение многополосного усиления, контролируемого с помощью DSP. Усилитель - класса D, мощности каждой секции усиления такие: НЧ - 2 х 1000 Вт; СЧ - 1000 Вт; ВЧ - 500 Вт, итого 3500 Вт. Усилители серии TT+ обладают очень малым коэффициентом искажений, естественным звучанием, низкими степенью нагрева и потреблением электроэнергии. Применяемый процессор - 32 бита с "плавающей запятой", частота дискретизации 96 кГц. Он отвечает за работу кроссоверов, эквалайзеров, компрессоров-лимитеров, а также имеет несколько переключателей для выбора оптимального режима работы системы. Переключатели HF CORRECTION позволяют выбрать нужную эквализацию в зависимости от положения элемента в массиве; переключатели CLUSTER SIZE подбирают необходимую частотную коррекцию в зависимости от размера кластера. Наличие этих функций помогают звукоинженеру ускорить настройку конфигурации всей системы.

Корпус кабинета выполнен из фанеры балтийской березы, защищенной износостойким покрытием. Все составные части корпуса скреплены с помощью металлических вставок и винтов с резьбой. Для такого высокого выходного уровня давления размер кабинета выглядит довольно компактно: ШхВхГ = 1020 х 380 х550 мм, масса - 67 кг. Он может быть транспортирован как отдельно вручную, так и с помощью специальной тележки для 4-х модулей. На боковых сторонах кабинета расположены две удобные ручки переноски с прорезиненными рукоятками.

Все металлические части изделия выполнены из стали высокой прочности. Эта сталь особой закалки гарантирует устойчивость к деформации почти в 4 раза выше, чем у коммерческого сорта стали, и сохраняет механические свойства при температуре до 40 градусов ниже нуля. Благодаря этому вся "механика" TTL55-A имеет большой запас прочности.

Угол, который устанавливается между соседними кабинетами, может быть от нуля до семи градусов с шагом в один градус. Таким образом, можно с высокой точностью задать требуемую кривизну загиба кластера. Для подвеса массива используется рама FLY BAR TTL55, на которую можно закрепить до двенадцати элементов.

В TTL55-A применяется сетевое удаленное управление по специально разработанному компанией RCF протоколу RDNet. С его помощью можно "мониторить" все параметры акустического комплекса, осуществляя доступ к каждому отдельному усилителю. Используя DSP на борту каждого элемента массива, можно назначать отдельным элементам или группам элементов особые настройки, или изменять стандартные параметры, например уровень громкости, эквализацию или задержку. RDNet основан на коммуникационном протоколе RS-485, который является очень стабильным и позволяет передавать данные по обычному микрофонному кабелю.

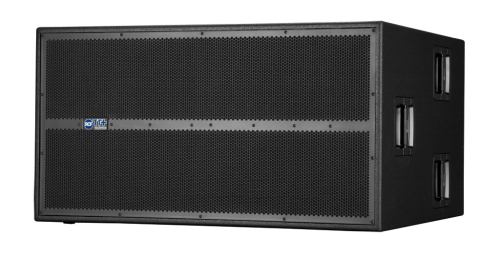

Сабвуфер TTS56-A устанавливает новую планку в стандартах турового озвучивания. Он обладает необычайно большой мощностью в 6400 Вт и соответственно, высочайшим выходным уровнем давления (макс. 145 дБ). При этом его габариты и масса сравнительно небольшие: ширина 1,1 м; высота 0,55 м; глубина 0,95 м; масса 90 кг. Основой сабвуфера является новейший 21-дюймовый неодимовый динамик, являющийся плодом многолетней работы инженеров RCF в области построения звуковых излучателей. Он отличается низким уровнем искажений, выдерживает большую входную мощность, обладает длинным ходом и небольшой массой. В данном сабвуфере два таких динамика установлены под углом друг к другу, образуя рупор. Такое расположение дает прибавку в давлении и экономит место, при этом звучание остается характерным для кабинетов фазоинверторного типа.

Усилительный блок тоже представляет собой комбинацию DSP с двумя независимыми цифровыми усилителями D-класса мощностью 3400 Вт каждый. Во входной секции имеется кроссовер с дополнительным фильтром для отсечения инфра-низких частот (частота среза 30 или 45 Гц); задержка с регулируемой величиной, а также выключатель функции "кардиоида", которую можно задействовать для придания направленной характеристики звучания группе из трех сабвуферов TTS56-A. Возможность работы с протоколом RDNet в сабвуфере тоже есть. Корпус сабвуфера сделан из фанеры балтийской березы, имеет по 3 ручки переноски с каждой стороны.

Для удобства расчета установки массива RCF создала программу-симулятор, с помощью которой можно рассчитать работу подвесных кабинетов в двухмерном пространстве, а также оптимальную комбинацию сабвуферов. Программа вычисляет углы искривления кластера и распределение звукового давления для конкретного проекта.

Дополнительные преимущества использования TTL55-A:

  • применяя АС с высоким уровнем звукового давления, можно снизить затраты на транспорт, т.к. количество кабинетов уменьшается;
  • цифровые усилители с большим КПД снижают энергопотребление;
  • встроенные контроллеры упрощают процесс подключения и настройки системы.

Превосходное воспроизведение, интеграция точной аналоговой и цифровой обработок сигнала, легкий доступ к настройкам, возможность мониторинга и контроля по протоколу RDNet - все это делает систему TTL55 непревзойденной в области туровых "дальнобойных" звуковых систем.

В качестве примера представляем спецификацию комплекта линейного массива высокой мощности RCF серии TT+, который был продемонстрирован на выставке Музыка Москва 2010.

Модель Описание Цена, у.е. Кол-во Сумма, у.е.
TTL55-A Активная трехполосная АС линейного массива 3500Вт, усилители В-класса: 2х1000Вт+1000Вт+500Вт, неодимовые динамики: 2x12" + 10" + 3x1.5". Встроеный DSP, 380х1020х550 мм, 67кг. 10220 12 122640
TTS56-A Активный субвуфер 6800 Вт. Усилители D-класса: 2х3400 Вт, 145 дБ, 30 Гц ? 100 Гц, 2х21" неодимовых динамика, 550 х 1100 х 950 мм, 90 кг. 11096 6 66576
RD-NET CONT. 8 Контроллер для системы TTL55, протокол RD-Net, 8 x 32 2336 1 2336
FLY BAR TTL55 Рама для подвеса линейного массива (2 Quick lock pins в комплекте). Подвес до 20 шт. TTL55-A. 2599 2 5198
SAFETY CHAIN TTL55 Цепь вторичной безопасности. Safety Chain for TTL55 array system. To be added to the fly bar to provide a secondary safety (specially when the cluster is suspended with a single motor). 526 2 1051
AC WOOD KART TTL55 Тележка для TTL55-A. This kart self lock to the front of the module for transportation. It can be used to fly easily a limited number of moduls in daisy chain. Best used in conjunction with the TTL55-A soft cover for best system protection. 526 12 6307
AC POWER CABLE 6X TTL55 Мульти-кабель питания. AC Cable to power up to 6 TTL55-A or TTS56-A amplifiers. 6 x Neutrik Powercon 20 Amp connectors, 1 x LKS 19 male connector with full compatibility with Socapex SL 419 series. 496 4 1986
AC POWER BOX 6XTTL55 (EUROPE) Коробка для электропитания. AC Stage Box to connect 1 x 19 pin LKS female connector with full compatibility with Socapex SL 419 series, 6 x 20 Amp fuse protections, 1 x IEC 32 Amp 3-phase male connector. 642 4 2570
AC POWER EXTENSION TTL55 Удлинитель кабеля питания. AC power cable extension 20 meters. LKS 19 pin male and female connectors. Full compatibility with Socapex SL 419 series. 993 2 1986
AC 4PIN TTL55 Крепежный набор для TTL 55-A. 4x TTL55-A Module Pin Set. Spare set in case original pins are damaged or lost. 380 1 380
AC 4PIN FLY BAR TTL55 Крепежный набор для рамы. 4x TTL55-A Flybar Pin Set. Spare set in case original pins are damaged or lost. 321 1 321
PD-4-32-3 Eco CEE Grand Power Distributor Дистрибьютор питания, 4 канала по 32А/380В. 1150 1 1150
PD-3 Schuko TV Power Distributor Дистрибьютор питания на 3 розетки PCE Schuko 16A 130 1 130
#245-6 Розетка кабельная CEE 125А, 5-pol. IP67 90 1 90
Итого
212720 у.е.

Материал предоставлен Компанией ARIS

Источник: Компания ARIS
