Звуковое оборудование
    01.05.2010
    Автор: Александр Клинушкин, Компания СтудиТек

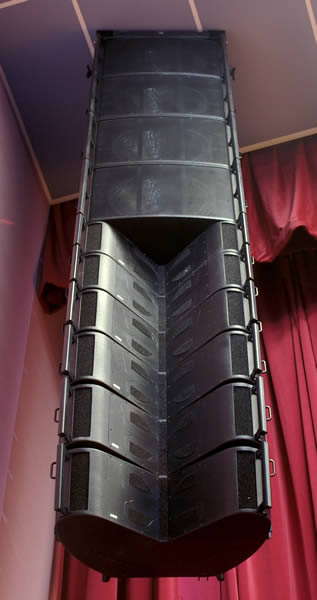

Линейные массивы OUTLINE



Система «Butterfly»

Разработку акустической системы Butterfly фирма Outline (Италия) считает своим самым значительным достижением за все 37 лет работы на рынке профессионального звукового оборудования. Основные принципы построения этой системы защищены тремя международными патентами, действие которых распространяется и на территорию России. Butterfly относится к классу акустических систем «Vertical Line Array», но чтобы подчеркнуть особенности системы, президент фирмы и разработчик господин Гвидо Нозелли (Guido Noselli) предпочитает название «OutlineArray». Фирмой также разработана специализированная компьютерная программа V.I.P. (Vector Implementation Protocol). Программа, написанная с использованием Open GL, предназначена для моделирования вертикальных линейных массивов Butterfly System и расчёта их конфигураций. Вот неполный перечень функций программы:

  • создание, размещение в пространстве и ручное либо автоматическое конфигурирование одновременно до шестнадцати вертикальных линейных массивов, состоящих как из однотипных модулей Hi-Pack или Low-Pack, так и из любой комбинации этих модулей плюс дополнительные субвуферы.
  • создание и размещение одновременно до восьми зрительских зон, которые должны быть озвучены. На экран монитора одновременно выводятся сечение и план расположения.
  • по каждому из шестнадцати спроектированных вертикальных линейных массивов выводится графическая информация, необходимая для подвесного монтажа с указанием геометрических размеров, веса, центра тяжести, нагрузок на точки подвеса, углов наклона каждого из модулей и т.д. При этом учитываются все международные нормы безопасности для подвесного монтажа подобных систем. Также рассчитывается и вариант монтажа в виде напольных стеков.
  • наряду со многими итоговыми параметрами может быть выведено графическое окно, в котором отображается расчётное распределение звукового давления с разрешением 1/3 октавы в выбранной точке прослушивания, с учётом «вклада» всех массивов и каждого из модулей в этой точке.
Работа системы Butterfly также может быть смоделирована в программах EASE и CATT. Для этого разработаны соответствующие библиотеки DLL.

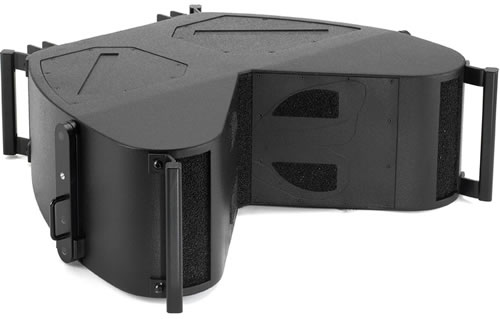

 акустическая система Outline Butterfly C.D.H.483

Butterfly C.D.H.483

C.D.H.483 – акустическая система для воспроизведения нижних-средних, средних и высоких частот. Корпус имеет узнаваемую форму, напоминающую крылья бабочки. Отсюда и название «Butterfly». Такая конструкция обеспечивает оптимальное взаимодействие элементов массива. При сохранении минимального расстояния между источниками излучения формируются практически непрерывные вертикальные стенки рупора, являющегося нагрузкой излучателей средних и высоких частот.
Высокочастотная секция: 3” компрессионный драйвер, нагруженный на устройство D.P.R.W.G., преобразующее излучение драйвера в плоскую прямоугольную звуковую волну.
Секции нижних-средних и средних частот содержат четыре 8” громкоговорителя: два в конфигурации «band-pass» (110-400 Гц) и два в фазоинверторе (110-1250 Гц). Благодаря точному расчёту и настройке резонансных камер и волноводов первой секции удалось добиться необходимого фазового сдвига, что обеспечивает удвоение энергии излучения секций в перекрывающемся диапазоне частот от 110 до 400 гц – одном из самых энергоёмких в звукоусилении. Электрически же, эти две секции соединены параллельно.
Для одной C.D.H.483: мощность 800 (НЧ/СЧ) + 120 (ВЧ) Вт AES, 3200 + 480 Вт пиковая; 110-18000 Гц (±3 дБ); макс. давление дБ SPL (4?)/1м 128,5 (НЧ/СЧ), 131 (ВЧ), 134,5 и 137 пиковое; горизонтальная диаграмма 90°; двухполосное усиление; вес 35 кг со встроенными элементами подвеса; 700(Ш) Х 480(В) Х 600(Г) мм.
Для восьми C.D.H.483 смонтированных вертикально в прямую линию: 80-18000 Гц (±3 дБ); макс. давление дБ SPL (4?)/1м 146 (НЧ/СЧ), 146 (ВЧ), 152 и 152 пиковое соответственно.

акустическая система Outline Butterfly C.D.L.1815

Butterfly C.D.L.1815

C.D.L.1815 – акустическая система для воспроизведения низких частот, полностью отвечающая всем критериям для формирования реального низкочастотного вертикального линейного массива. Вертикальная диаграмма направленности массива определяется количеством подвешенных друг под другом элементов, а вот горизонтальная направленность определяется каждым отдельным элементом. В C.D.L.1815 используются два громкоговорителя: 18” в передней части и 15” в задней части кабинета. Каждый громкоговоритель нагружен на отдельный усилитель и управляется с отдельного выхода контроллера. Результирующая диаграмма направленности соответствует кардиоиде или гиперкардиоиде с равномерным затуханием в задней её части минимум на 12 дБ на 120 Гц и более 15 дБ на частотах 40-100 Гц.
Для одной C.D.L.1815: мощность 1000 (18”) + 350 (15”) Вт AES, 4000 + 1400 Вт пиковая; 40-120 Гц (±3 дБ); макс. давление 132 дБ SPL (2?)/1м, 138 пиковое; диаграмма 180° кардиоида/гиперкардиоида; двухполосное усиление; вес 45,8 кг со встроенными элементами подвеса; 700(Ш) Х 480(В) Х 600(Г) мм.
Для восьми C.D.L.1815 смонтированных вертикально: 40-120 Гц (±3 дБ); макс. давление 149дБ SPL (2?)/1м, 155 пиковое.
Для большего увеличения давления на низких частотах можно использовать субвуферы Outline SubTech 218. Для определённых применений и в зависимости от расположения акустических систем субвуферы могут как дополнять модули C.D.L.1815 так и заменять их.

Патентованная система подвесного монтажа позволяет монтировать до 32-х модулей C.D.H.483 или до 24-х C.D.L.1815 в одном стеке, а также любой комбинации этих модулей при общей высоте массива до 8 метров. Максимальный угол наклона между соседними кабинетами –7,5°, шаг установки угла 0,25° либо 0,125°. Система разрабатывалась с учётом самых жёстких норм безопасности и ветровой нагрузки (до 70 км/ч). При помощи этой же монтажной системы, линейный массив Butterfly может устанавливаться в виде напольного стека.

Система «MANTAS»

В середине 2009 года фирма объявила о начале серийного производства новой модели вертикального линейного (ВЛМ) массива MANTAS. Эта акустическая система разрабатывалась не только как модуль самостоятельного ВЛМ с горизонтальной диаграммой направленности 120°, но и как дополнение к уже существующей линейке ВЛМ BUTTERFLY. Напомним, что BUTTERFLY имеет горизонтальную диаграмму направленности 90°, что не всегда достаточно для равномерного озвучения ближней зоны. Именно такое двойное назначение и определило как форму, так и основные геометрические размеры кабинета. В силуэте MANTAS узнаются черты запатентованного несколько лет тому назад широкополосного модуля BUTTERFLY и используется та же самая система подвеса. Такая компоновка кабинетов и конструкция подвеса обеспечивает оптимальное взаимодействие элементов массива. При сохранении минимального расстояния между источниками излучения формируются практически непрерывные вертикальные стенки рупора, являющегося нагрузкой излучателей средних и высоких частот.

акустическая система Outline MANTAS

MANTAS

В высокочастотной секции 3” компрессионный драйвер нагружен на патентованное устройство D.P.R.W.G. (Double Parabolic Reflective Wave Guide), преобразующее излучение драйвера в плоскую прямоугольную звуковую волну. Мощность драйвера 120 Вт AES (480 Вт пиковая), импеданс 8 Ом (5,6 Ом минимум).
Секция нижних/средних частот содержит два 8” громкоговорителя с неодимовыми магнитами нагруженных на фазоинвертор. Мощность секции 400 Вт AES (1600 Вт пиковая), импеданс 8 Ом (5,6 Ом минимум).
MANTAS весит всего лишь 24 кг и имеет габаритные размеры 24 x 77.2 x 52.1 cм. При этом, один кабинет развивает пиковое звуковое давление 137 дБ SPL в диапазоне частот 80-18000 Гц (- 10 дБ), а четыре – 147 дБ.
MANTAS требует двух каналов усиления, раздельных для ВЧ и НЧ/СЧ секций, для разделения частотных полос рекомендуется использовать цифровой контроллер OUTLINE GENIUS 26 или аналогичный. Для 12-ти MANTAS требуется всего три усилителя мощности таких как OUTLINE T-FIVE, или всего четыре для 6+6 стерео конфигурации.
Система подвеса, идентичная ВЛМ BUTTERFLY, позволяет на одной раме подвешивать до 32-х MANTAS. Угол между смежными кабинетами может устанавливаться от 0° до 7,5° с шагом 0,5° в стандартной комплектации, либо 0,25° при приобретении дополнительного монтажного комплекта. Процесс сборки линейного массива занимает очень мало времени и не требует почти никаких физических усилий.

Материал предоставлен Компанией СтудиТек

Источник: Компания СтудиТек
