13.03.2009 |
|
|
Автор: Евгений Шуев |
|
|
J-series - новая ступень эволюции линейных массивов |
|
|
Новое поколение систем линейного массива d&b audiotechnik предназначено для озвучивания больших пространств. J-серия состоит из широкополосных систем J8, J12, а также сабвуфера J-SUB. Конструкция кабинетов включает все необходимые элементы для сборки и подвеса кластера. К каждой широкополосной системе может быть добавлена платформа на колесах для быстрой и легкой транспортировки.

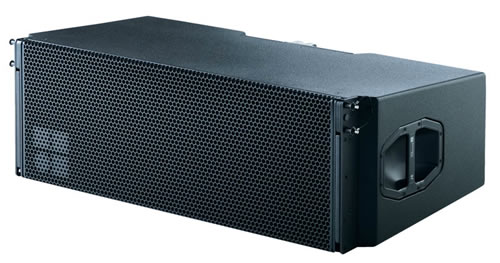

Акустическая система J8 является основным элементом линейного массива, создающего область постоянной направленности звука с горизонтальным углом 80°. J8 содержит два 12” НЧ-драйвера, один 10” СЧ - динамик и два 1,4” ВЧ-драйвера с волноводом, формирующим цилиндрическую волну. НЧ - динамики установлены симметрично относительно центра АС, обеспечивая равномерное распространение низких частот с горизонтальной диаграммой 80° на частотах вплоть до 250 Гц.

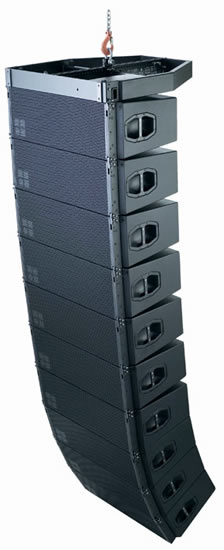

Акустическая система J12 является элементом массива, предназначенного для озвучивания среднего и ближнего поля. Отличается от J8 параметрами ВЧ волновода, имеющего расширенную до 120° горизонтальную дисперсию. Конфигурация массива может начинаться с четырех громкоговорителей с суммарным углом раскрыва по вертикали от 7° до 28° и увеличиваться до 24 элементов в едином массиве сложной формы.

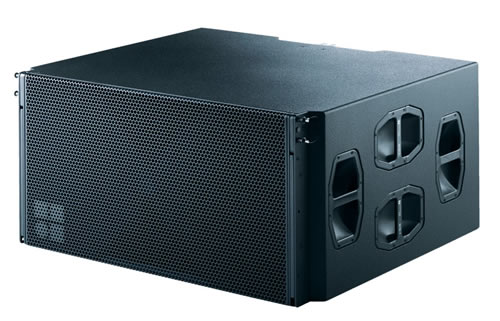

Для воспроизведения низкочастотной части спектра предназначен сабвуфер J-SUB. Уникальность конструкции заключается в использовании трех длинноходных 18” динамиков, один из которых излучает в задней плоскости. Это позволяет формировать кардиоидную диаграмму излучения на низких частотах. Кабинет оснащен восемью ручками, четырьмя колесами, встроенными элементами подвеса. Для питания сабвуфера требуется два канала усилителя D12. До двух J-SUB может быть подключено к одному усилителю D12.

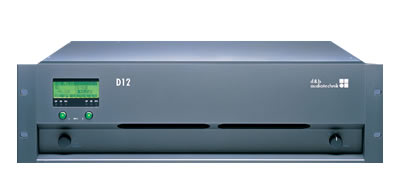

Усилитель мощности D12 имеет два канала мощностью по 1200 Вт на нагрузке 4 Ом. В контроллере усилителя «зашиты» предустановки для всех выпускаемых компанией d&b audiotechnik громкоговорителей. При этом для субвуферов предусмотрен режим обратной связи Sense Drive, управляющий перемещением подвижной части динамической головки.
Усилитель расположен в корпусе высотой в 3 рэковых модуля и весит 13 кг. Контроллер усилителя D12 включает в себя функции 4х-полосного параметрического эквалайзера, линии задержки до 340 мсек отдельно для каждого канала, ФВЧ и ФНЧ. Таким образом, есть возможность обходиться без промежуточных приборов частотной обработки звука.
На ЖК-дисплей можно вывести информацию о настройках контроллера, состоянии защитных контуров усилителя, текущем значении импеданса нагрузки. На задней панели наряду с аналоговыми входами и выходами имеются разъемы XLR цифрового интерфейса AES/EBU. Интерфейс дистанционного контроля и диагностики позволяет управлять усилителем на удаленном расстоянии при наличии платы CAN-Bus компании d&b audiotechnik, устанавливаемой в компьютер.
Технические характеристики:
J8 / J12
Акустические параметры
- Частотный диапазон 48 - 17000 Гц
-
SPL peak 143 дБ
-
Угол раскрыва по горизонтали 80° / 120°
-
Угол раскрыва по вертикали 7°
-
ВЧ – драйвер 2 x 1,4"
-
СЧ - динамик 10"
-
НЧ - динамик 2х12"
Входная секция
- Разъемы 2 х ЕР5 (2 x NL8)
Обработка сигнала (контроллер усилителя D12)
- Защита Все виды защиты + динамическое слежение за параметрами АС
-
Контроль чувств. да
-
Лимитер да
-
Переключатель фазы да
-
Эквалайзер да
-
Фильтры ФНЧ, ФВЧ
Корпус
- Высота, ширина, глубина, вес 360 мм, 1100 мм, 570 мм, 60 кг
-
Материал фанера
-
Аксессуары для подвеса рама
-
Ручки для переноски 2
-
Крепление на стену или штатив x
-
Цвет черный черный
J - SUB
Акустические параметры
- Частотный диапазон 32 - 100 Гц
-
SPL peak 138 дБ
-
Угол раскрыва по горизонтали кардиоида
-
Угол раскрыва по вертикали x
-
ВЧ – драйвер x
-
СЧ - динамик x
-
НЧ - динамик 3х16"
Входная секция
- Разъемы 1 х ЕР5 (1 x NL8)
Обработка сигнала (контроллер усилителя D12)
- Защита Все виды защиты + динамическое слежение за параметрами АС
-
Контроль чувств. да
-
Лимитер да
-
Переключатель фазы да
-
Эквалайзер да
-
Фильтры ФНЧ, ФВЧ
Корпус
- Высота, ширина, глубина, вес 540 мм, 1100 мм, 945 мм, 106 кг
-
Материал фанера
-
Аксессуары для подвеса рама
-
Ручки для переноски 8
-
Крепление на стену или штатив x
-
Цвет черный черный
Материал предоставлен компанией АРИС-ПРО
Источник: Компания АРИС-ПРО
|
|
|
|
|
| |
